大家好，我是大帅，今天和大家分享一个继电器震荡闪烁指示灯的电路，生活中我们可能会经常遇到一些闪烁指示灯，比如转向灯的闪烁，报警灯的闪烁，闪烁的作用是 提醒大家注意安全，警示危险。
用继电器做一个简单的闪烁指示灯需要的材料；
- DC12V继电器。
- 1000UF 25V电解电容
3. 56Ω 电阻
4. DC12V LED灯
工作原理；通过继电器线圈断电后保持时间，确定闪烁频率，决定继电器线圈保持时间的因素有两个原件。
1，改变电容大小调整闪烁频率。
2，改变电阻大小调整点亮时间。

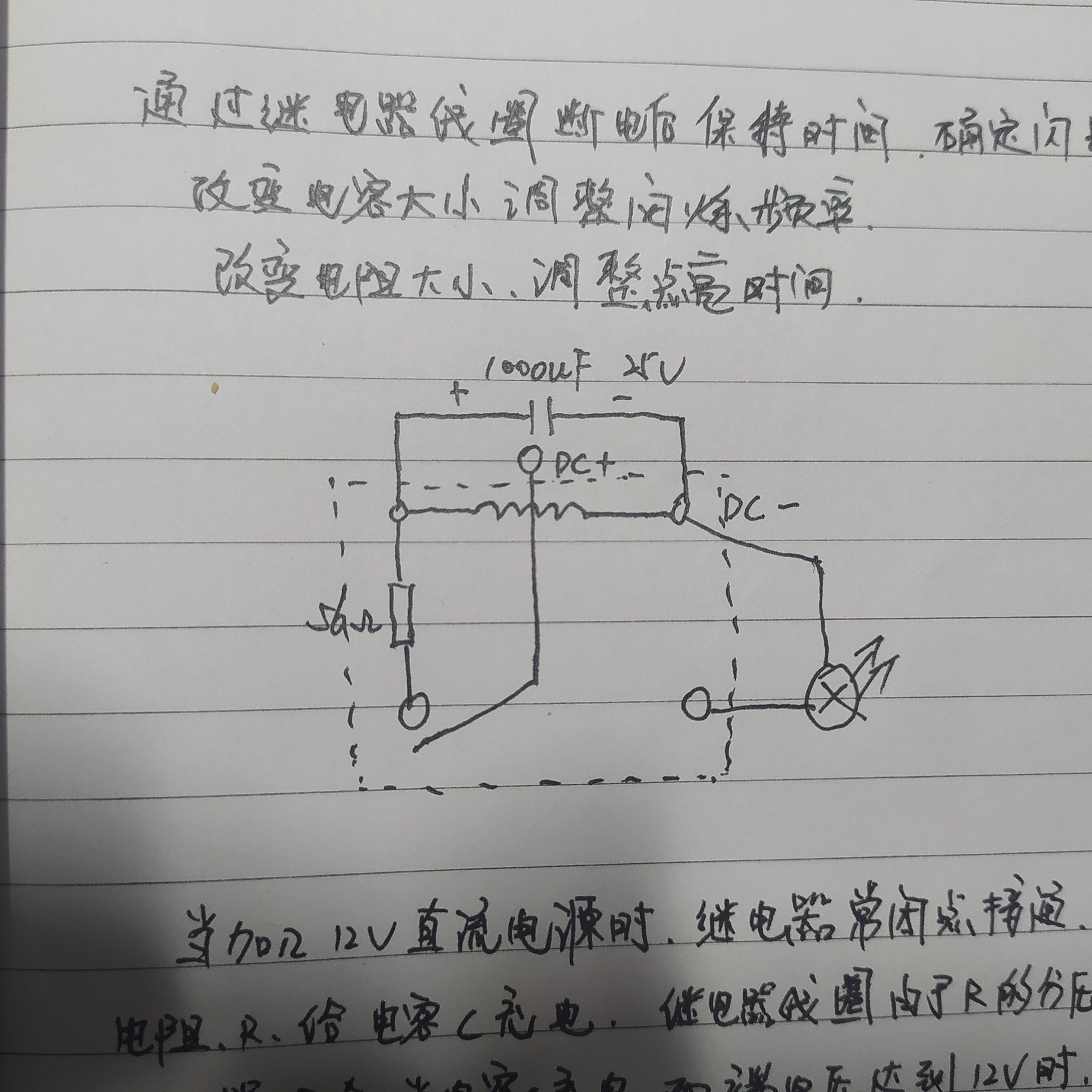

继电器电路图
如上图，当加入12V直流电源时，继电器常闭触点接通，电流通过电阻R给电容C充电，继电器线圈由于R的分压，不足以使继电器线圈吸合，当电容C充电两端电压达到12V时，继电器吸合，常闭触点断开，常开触点闭合，负载LED灯点亮，
由于继电器线圈失去电源供电，依靠电容的放电维持继电器线圈吸合，当电容两端电压低于继电器线圈维持电压时，继电器断开进入下一个周期。
电阻R是用来调整电容C的充电时间，电容C的大小决定了电路的放电时间，周而复始实现闪烁功能。
